Ebene

Eine Ebene ist ein Objekt der analytischen Geometrie im dreidimensionalen Raum. Allgemein handelt es sich um ein unbegrenzt ausgedehntes flaches zweidimensionales Objekt.

Darstellungsformen

Ebenen kann man auf verschiedene Weisen darstellen. Hier wird auf die Parameterform, die Koordinatenform, die Normalenform und die Hessesche-Normalenform eingegangen.

Parameterform

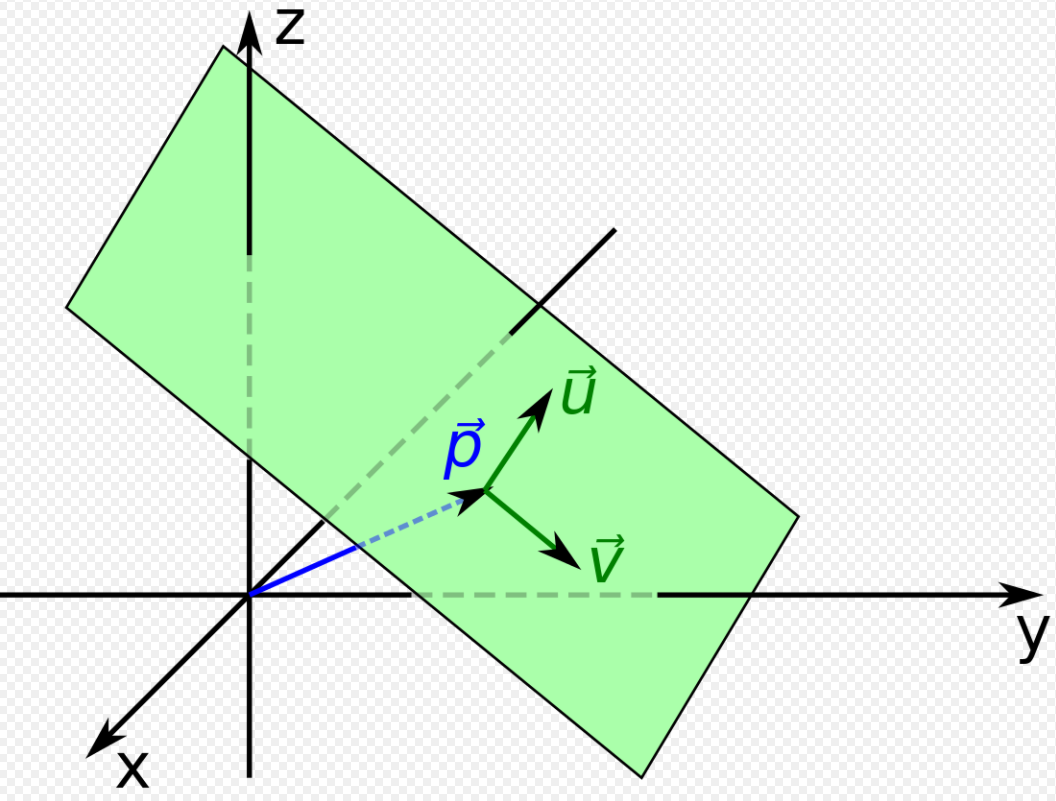

Die Parameterform beschreibt die Ebene durch einen Stützvektor und zwei Richtungsvektoren. Jeder Punkt der Ebene wird durch einen Parameter s und t dargestellt.

Parameterform: \(E:\ \ \vec{x}=\vec{p}+s\ \cdot\vec{u}+t\cdot\vec{v}_{ }^{ }\)

Koordinatenform

Die Koordinatenform stellt eine Ebene als lineare Gleichung dar. Jeder Punkt der Ebene erfüllt die lineare Gleichung.

Koordinatenform: \(E:\ \ ax+by+cz=d\)

Normalenform (auch Normalform)

Um eine Ebene in der Normalenform auszudrücken, benötigt man den Ortsvektor eines Punktes auf der Ebene  \(\vec{p}\) und einen Normalvektor \(\vec{n}\) der Ebene. Jeder Punkt der Ebene erfüllt dann die Gleichung (mit \(\circ\) ist hier das Skalarprodukt gemeint).

Normalenform: \(E:\ \ \left(\vec{x}-\vec{p}\right)\circ\vec{n}=0\)

Hessesche Normalenform

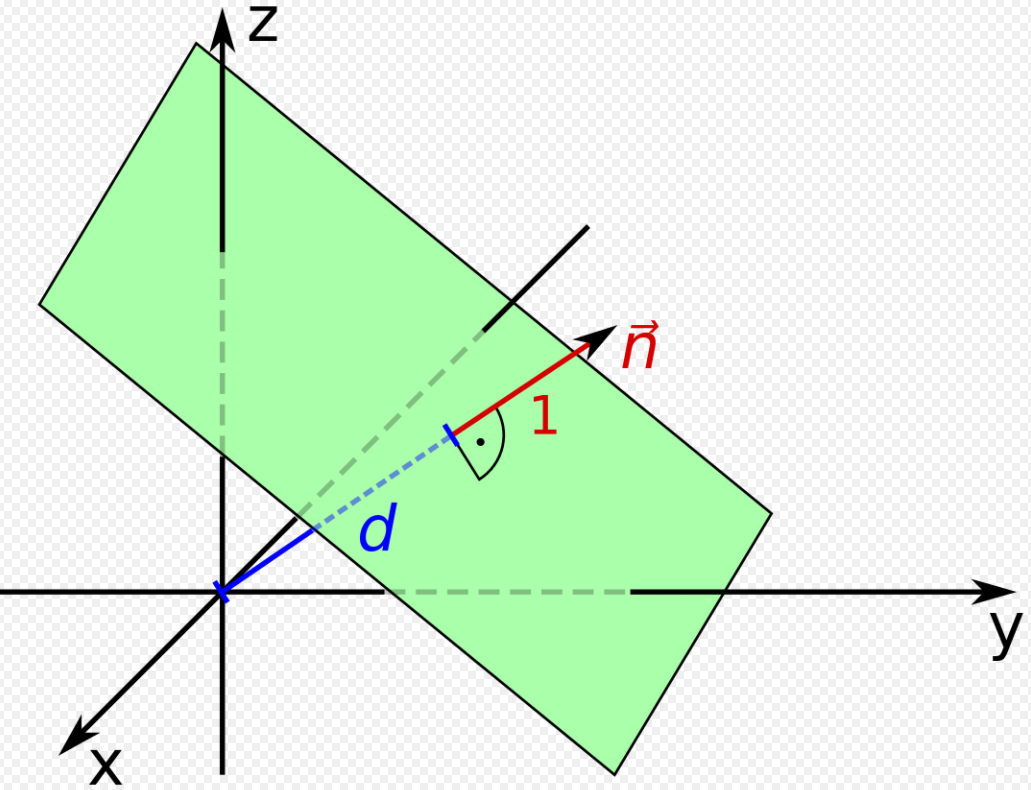

Die Hesse-Normalenform (oft mit \(\text{HNF}(E)\) bezeichnet) ist ein Spezialfall der Normalenform, bei der zusätzlich folgende Bedingungen für \(\vec{n}\) erfüllt sind:

• \(\left|\vec n\right|=1\) , d. h. der Normalenvektor ist normiert
• \(\vec{n}\circ\vec{p}\ge0\), d. h. der Normalenvektor zeigt vom Ursprung in Richtung der Ebene

\(\vec{n}\) wird dann oft als \(\vec{n_0}\) gekennzeichnet. \(d=\vec{p}\circ\vec{n}_0\) ist dann der Abstand der Ebene vom Ursprung.

Hessesche Normalenform: \(E:\ \ \left(\vec{x}-\vec{p}\right)\circ\vec{n}_0=0\) oder \(\vec{x}\circ\vec{n}_0=d\)

Umformungen

In den folgenden Artikeln kannst du nachlesen, wie du die Ebenen von einer Darstellungsform in eine andere umwandeln kannst:

• Parameterform nach Normalenform
• Parameterform nach Koordinatenform
• Koordinatenform nach Parameterform
• Koordinatenform nach Normalform
• Normalform nach Parameterform
• Normalform nach Koordinatenform

Spurpunkte-Spurgeraden

Als Spurpunkte einer Ebene bezeichnet man die Schnittpunkte mit den Koordinatenachsen, als Spurgeraden die Schnittgeraden mit den Koordinatenebenen. Die Spurgeraden erhält man auch als Verbindungsgeraden der Spurpunkte.

Koordinatenebenen

Die Koordinatenebenen sind die Ebenen, in denen jeweils eine Koordinate gleich null ist. Sie werden je von zwei Standardbasisvektoren aufgespannt:

\(\,\)x-y-Ebene

y-z-Ebene

x-z-Ebene
