Elektrischer Stromkreis

Wenn an elektrischen Strom gedacht wird, kommt einem häufig eine Glühbirne, ein Stromkabel oder eine Batterie bzw. die Steckdose in den Sinn. Aus diesen Komponenten besteht auch der "einfache" Stromkreis. Genauer gesagt sind das:

eine Spannungs-/ "Strom"quelle
eine Leitung
ein Verbraucher

Man unterscheidet zwischen einem geschlossenen und offenen Stromkreis.

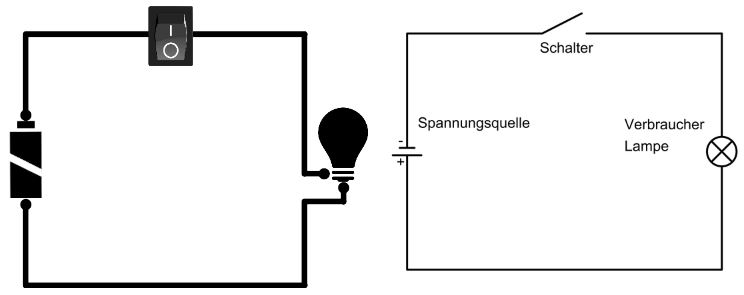

Offener Stromkreis

Beim offenen Stromkreis fließt kein Strom. In Abbildung 1 und 2 ist ein solcher Stromkreis dargestellt. Die Leitung ist unterbrochen und somit leuchtet die Glühlampe nicht.

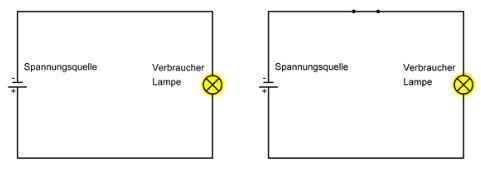

Geschlossener Stromkreis

Hier dagegen leuchtet die Glühbirne. Von der Stromquelle aus kann der Strom zum Verbraucher hin und auf einem anderen Weg zurück fließen.

Bestandteile

Modellhafter Vergleich

Die Vorgänge in einem elektrischen Stromkreis sind vergleichbar so wie im Wasserkreislauf. Beachte, dass dies nur ein Modell ist, das zum Verstehen der physikalischen Eigenschaften dient.

Erklärung von Serlo Education e. V., lizenziert unter CC BY-SA 4.0 – Original bei Serlo, CC BY-SA 4.0, übernommen am 2026-09-03.

Schlau Fassung

Der einfache Stromkreis

Ein Stromkreis besteht mindestens aus Quelle (Batterie, Netzgerät), Leitungen und einem Gerät (z. B. Lampe). Strom fließt nur im geschlossenen Kreis.
Ein Schalter öffnet oder schließt den Kreis. Im Schaltplan haben alle Bauteile feste Symbole.
Leiter sind alle Metalle (und Graphit, Salzwasser); Nichtleiter (Isolatoren) sind Kunststoff, Glas, Gummi, trockenes Holz und trockene Luft.
Modellvorstellung: In Metallen wandern frei bewegliche Elektronen. Technische Stromrichtung: von + nach −; die Elektronen bewegen sich tatsächlich von − nach +.
Sicherheit: Steckdosenstrom ist lebensgefährlich – Experimente nur mit Batterien oder Schülernetzgeräten!

Aufgaben

Zeichne den Schaltplan: Batterie, Schalter und Lampe in einem Kreis. Wann leuchtet die Lampe?
Lösung
Reihenschaltung der drei Elemente; die Lampe leuchtet nur bei geschlossenem Schalter.
Prüfe gedanklich mit einem Testkreis (Batterie + Lampe + zwei Prüfkabel): Schlüssel, Radiergummi, Bleistiftmine, Münze, Trinkglas – was leitet?
Lösung
Schlüssel, Münze und Bleistiftmine (Graphit!) leiten; Radiergummi und Glas sind Isolatoren.
Warum sind die Griffe von Elektro-Werkzeugen aus Kunststoff?
Lösung
Kunststoff isoliert – er schützt die Hand davor, Teil des Stromkreises zu werden.

Weiterführende Aufgaben

Entwirf eine Schaltung, mit der man eine Flurlampe von zwei Schaltern aus bedienen kann (Wechselschaltung), und erkläre sie mit dem Schaltplan.
